Г. Вычерчивание исполнительных чертежей
|
|
|
|
25.64. До вычерчивания исполнительных чертежей проводится корректура составления их, в процессе которой особое внимание обращается на согласованность и взаимную увязку планов, разрезов и сечений как по отдельным сооружениям, так и в местах примыкания одних сооружений к другим (в узлах сопряжений).
25.65. При корректуре проверяют правильность цифрового материала, а также графического изображения элементов сооружений в принятом масштабе.
Необходимо следить за тем, чтобы одни и те же элементы конструкции, изображенные на плане, разрезах и сечениях, были обозначены одними и теми же условными знаками, отображающими материал сооружения (бетон, железобетон, тюбинги и др.), а также за правильностью подписей пикетажа на сечениях, планах и разрезах.
25.66. При корректуре составленные чертежи сверяются с данными съемки и с проектными чертежами.
25.67. Вычерчивание исполнительных чертежей подземных сооружений производится в следующем порядке:
а) вычерчиваются кресты координатной сетки, ось трассы, пикеты, легенда и линия уровня головки рельсов;
б) вычерчиваются линии контуров элементов конструкций;
в) вычерчиваются пояснительные надписи и цифры;
г) производится разделка чертежа в условных знаках;
д) вычерчиваются заголовки и другие оформительские надписи;
е) производится вычерчивание и окраска архитектурной облицовки.
Примечание. Линии радиусов, необходимые для составления чертежей с овальным очертанием, не вычерчиваются.
25.68. При вычерчивании чертежей соблюдаются следующие толщины линий:
а) линии условного горизонта и геометрических элементов трассы - 0,6 мм;
б) металлические конструкции, станционные тюбинги, рельсы, 3-й рельс, облицовка, стрелки (указывающие места сечений) - 0,5 мм;
|
|
|
в) перегонные тюбинги и гидроизоляция - 0,4 мм;
г) линии элементов конструкций, пересекаемые плоскостью чертежа, контакты геологических пород, линии подземной ситуации и легенды профилей - 0,2 мм;
д) линии разделки конструкций и геологических пород (в условных знаках), а также линии проектирующихся на плоскость чертежа контуров - 0,15 мм;
е) кресты координатной сетки, осевые и размерные линии - 0,1 мм.
При вычерчивании 3-го рельса на поперечных сечениях применяется трафарет.
25.69. Вычерчивание и разделка элементов конструкций, а также окраска архитектурной облицовки в исполнительных чертежах метрополитенов и тоннелей производится в соответствии с условными знаками (см. приложение 25-14).
25.70. Вычерчивание планов поверхности, геологических разрезов и надписей на них производится в соответствии с принятыми условными знаками для топографических планов и геологических разрезов.
В приложении 25-15 в виде образца даны условные знаки для геологических разрезов, принятые на строительстве Московского метрополитена.
25.71. Вычерчивание пояснительных надписей и цифр на исполнительных чертежах, а также описей чертежей в альбомах производится нормальным шрифтом, заголовки вычерчиваются кирпичным шрифтом (см. приложения 25-16 и 25-17).
Заглавные (титульные) листы к альбомам чертежей вычерчиваются кирпичным шрифтом с оттенками (художественным).
25.72. Фактические размеры и отметки надписываются черной тушью (в числителе), проектные - красной (в знаменателе). Расстояния между строками фактических и проектных размеров - 2 мм.
Кресты координатной сетки и числовые значения абсцисс и ординат вычерчиваются синей тушью.
25.73. При вычерчивании надписей соблюдаются следующие размеры:
| Пояснительные надписи и цифры | 2 мм |
| Оформительские надписи в правом нижнем углу чертежа (подписи) и описи чертежей | 2» |
| Оформительские надписи в верхних углах чертежей, все надписи в каталогах описаниях геоосновы, в каталогах путейских реперов и таблицах сечений | 2,5 мм |
| Пояснительные надписи к коническим прокладкам на планах | 1,5» |
25.74. Линии, обозначающие места сечений и разрезов, вычерчиваются длиной (от контура сооружения до стрелки):
|
|
|
25 мм - в случае подписей над этой линией пикетажа;
15 мм - в случае подписей против стрелки цифры.
Длина стрелок, обозначающих направление взгляда, - 5 мм.
Номер сечения (цифра арабская) подписывается против стрелки кирпичным шрифтом высотой 3 мм.
25.75. Заголовки на исполнительных чертежах по высоте располагаются примерно посередине между обрезом форматки и верхом контура сооружения.
По горизонтали заголовки на чертежах располагаются:
на одной форматке - симметрично ее боковым обрезам;
на двух форматках - симметрично линии разреза форматок;
на трех форматках - симметрично обрезам второй форматки;
на четырех и более форматках - симметрично обрезам первой форматки.
Размеры букв заголовков чертежей зависят от размеров чертежа (см. приложение 25-17).
25.76. В левом нижнем углу обратной стороны каждого чертежа ставится штамп, в котором указываются фамилии составителя, корректора и чертежника, а также инвентарный номер чертежа и дата его выпуска.
25.77. По окончании вычерчивания исполнительных чертежей производится детальная и общая корректура, после чего брошюруют их в альбомы.
25.78. Брошюровка чертежей в альбомы производится для отдельного радиуса или линии метрополитена, при этом чертежи по каждой станции, перегону между станциями, тупикам, соединительным и вытяжным веткам, депо брошюруются в отдельный альбом.
По железнодорожным, автодорожным, гидротехническим и другим тоннелям брошюровка чертежей производится по отдельным тоннелям (или группе малых тоннелей) или, в случае большой протяженности тоннеля, - по видам чертежей (планы, профили, сечения и пр.).
Порядковый номер чертежей подписывается после подборки их в альбом. Затем составляется опись чертежей.
25.79. В приложениях 25-18, 25-19, 25-20, 25-21, 25-22 даны образцы составления и вычерчивания исполнительных чертежей.
Приложение 25-1
КАТАЛОГ
координат пунктов наземной полигонометрии
|
|
|
| № ПЗ | Координаты | Дирекционные углы | Длина линий | На пункт | ||||
| Y | X | |||||||
| 62116,221 | 95121,251 | 21°36¢22² | 96,723 | |||||
Продолжение
| № ПЗ | Координаты | Дирекционные углы | Длина линий | На пункт | |||
| Y | X | ||||||
| 62231,111 | 96211,121 | 36°21¢47² | 131,121 | ||||
Приложение 25-2
КАТАЛОГ
отметок реперов на поверхности
| № реперов и марок | Адреса расположения реперов или марок | Отметки реперов и марок | № реперов и марок | Адреса расположения реперов или марок | Отметки реперов и марок | |||
| Темный пер., дом № 5 | 198,205 | Сиреневая ул., дом № 4 | 245,682 | |||||
Приложение 25-3
КАТАЛОГ
координат пунктов подземной полигонометрии
| № ПЗ | Координаты | Дирекционные углы | Длина линий | На пункт | № ПЗ | |||
| Y | X | |||||||
| 78321,223 | 95678,304 | 617,568 | ||||||
| 36°23¢36² | 171,121 | |||||||
Приложение 25-4
ОПИСАНИЕ
пунктов подземной полигонометрии
| № ПЗ | Описание и привязки полигонометрических знаков | Пикетаж | |||||||
| № колец | № тюбингов | Наименование борта или ребра тюбинга | Промер от задней плоскости кольца | По какую сторону от оси пути | Расстояние от оси пути до знака | ||||
| Нижний борт | 0,76 | Влево | 1,89 | 203 + 23,15 | |||||
Приложение 25-5
КАТАЛОГ
координат стволов шахт
| № стволов | Координаты | Примечание | |||
| Y | X | ||||
| 67861,271 | 217231,681 | ||||
Приложение 25-6
ОБРАЗЕЦ

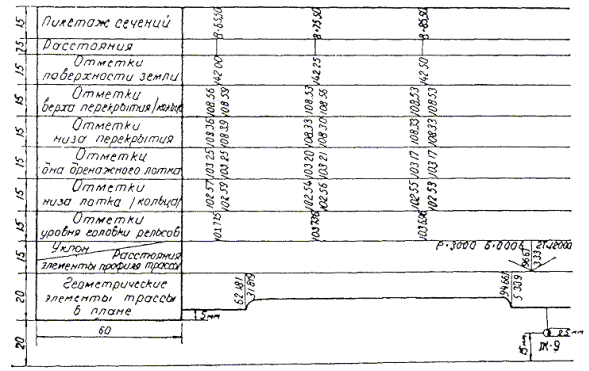

заполнения легенды продольного профиля
Приложение 25-7
ТАБЛИЦА
Сечений правого тоннеля (круглого очертания)
От ПК __________ до ПК ___________
| № колец | Пикетаж | Отметки | Расстояние от оси тоннеля до пешеходной площадки. см | Смещение оси пути от оси тоннеля, см | Радиусы, см | Положение замкового тюбинга от оси тоннели | |||||||||||||
| головки рельсов | низа кольца | дна дренажного лотка | |||||||||||||||||
| вправо, см | влево, см | ||||||||||||||||||
| 135 + 83,00 | 519,635 | 518,40 | 519,10 | ||||||||||||||||
Приложение 25-8
|
|
|
ТАБЛИЦА
сечений правого тоннеля (прямоугольного)
От ПК _______________ до ПК ________________
Схема профилирования
| Пикетаж сечений | Отметки | Размеры | Смещение оси пути от разбивочной оси | |||||||||
| от УГР | толщина подготовки | от оси пути | ||||||||||
| головки рельсов | верха перекрытия (блока) | дна дренажного лотка | низа лоткового блока | до низа перекрытия (блока) | до верха лоткового блока | до левой стены | до правой стены | |||||
| на уровне верха нижнего вута | на уровне низа верхнего вута | на уровне верха нижнего вута | на уровне низа верхнего вута | |||||||||
| 130 + 10,00 | 163,710 | 168,21 | 163,18 | 162,84 | ||||||||
| Пикетаж сечений | Отметки | Размеры | Смещение оси пути от разбивочной оси | |||||||||
| от УГР | толщина подготовки | от оси пути | ||||||||||
| головки рельсов | верха перекрытия (блока) | дна дренажного лотка | низа лоткового блока | до низа перекрытия (блока) | до верха лоткового блока | до левой стены | до правой стены | |||||
| на уровне верха нижнего вута | на уровне низа верхнего вута | на уровне верха нижнего вута | на уровне низа верхнего вута | |||||||||
| 150 + 60 | 162,770 | 167,25 | 162,25 | 161,94 | ||||||||
Приложение 25-9
ТАБЛИЦА
сечений дпухпутного тоннеля
От ПК ______________ до ПК _____________
Схема профилирования
| Левый путь | ||||||||||||
| Пикетаж сечений | Отметки | Размеры | Смещение оси пути от разбивочной оси | |||||||||
| от УГР | толщина подготовки | от оси пути | ||||||||||
| головки рельсов | верха перекрытия (блока) | дна дренажного лотка | низа лоткового блока | до низа перекрытия (блока) | до верха лоткового блока | до левой стены | до правой стены | |||||
| на уровне верха нижнего вута | на уровне низа верхнего вута | на уровне верха нижнего вута | на уровне низа верхнего вута | |||||||||
| 130 + 50,00 | 163,800 | 168,30 | 163,27 | 162,92 | ||||||||
| Левый путь | ||||||||||||
| Пикетаж сечений | Отметки | Размеры | Смещение оси пути от разбивочной оси | |||||||||
| от УГР | толщина подготовки | от оси пути | ||||||||||
| головки рельсов | верха перекрытия (блока) | дна дренажного лотка | низа лоткового блока | до низа перекрытия (блока) | до верха лоткового блока | до левой стены | до правой стены | |||||
| на уровне верха нижнего вута | на уровне низа верхнего вута | на уровне верха нижнего вута | на уровне низа верхнего вута | |||||||||
| 130 + 50,00 | 163,800 | 168,30 | 163,27 | 162,94 | ||||||||
Приложение 25-10
|
|
|
ЛЕГЕНДА
для продольных профилей линий метрополитена по открытому ж.-д. полотну (составляется по оси междупутья)
Приложение 25-11
ТАБЛИЦА
сечений тоннеля
От ПК _______________ до ПК ________________
| Пикетаж сечений | Отметки | Размеры | ||||||||||||
| головки рельсов | дна дренажного лотка | до левой стены | до свода | |||||||||||
| 5 + 60,00 | 127,450 | 126,50 | ||||||||||||
| Размеры | Толщина лотка | Смещение оси пути от разбивочной оси | |||||||||
| до правой стены | до лотка | по вертикали | |||||||||
1 - разработанный профиль; 2 - проектное очертание тоннеля
Приложение 25-12
ТАБЛИЦА
Сечений круглого тоннеля
От ПК ____________ до ПК _____________
| № кольца | Пикетаж | Отметки | Радиусы, см | |||||||||||||
| свода бетонной рубашки | лотка бетонной рубашки | дна дренажного лотка | 1 / 9 | 2 / 10 | Толщина рубашки | |||||||||||
| 3 / 11 | 4 / 12 | 5 / 13 | 6 / 14 | 7 / 15 | 8 / 16 | вправо, см | влево, см | |||||||||
| 17 + 40,00 | 125,65 | 120,64 | 120,42 | 265 | 264 | 263 | 265 | 266 | 264 | 263 | 264 | |||||
Приложение 25-13
ТАБЛИЦА
Сечений тоннеля
От ПК ___________ до ПК ____________
| Пикетаж сечений | Отметки | Размеры | ||||||||||||
| головки рельсов | дна дренажного лотка | до левой стены | до свода | до правой стены | до лотка | по вертикали | ||||||||
| 10 + 35,00 | 110,295 | 109,34 | ||||||||||||
| Размеры толщины обделки | Смещение оси пути от разбивочной оси | |||||||||||||||||||
| 7 |
Приложение 25-14
УСЛОВНЫЕ ЗНАКИ
разделки конструкций
| Железобетон. Шаг штриховки от 1 до 3 мм в зависимости от площади разделки |
| Железобетонные плиты. Шаг штриховки 1,5 мм. Направление штриховки менять, в смежных плитах на противоположное |
| Бетон |
| Защитн. слой гидроизоляция, стяжка, подготовка. М 1:100 - линии защитного слоя, подготовки и стяжки показываются условно по 0,5 мм. В более крупных масштабах подготовка стяжка и защитный слой вычерчиваются в масштабе. Гидроизоляция проводится сплошной линией толщиной 0,4 мм |
| Тощий бетон. Кружки делаются в два раза реже, чем в бетоне |
| Двутавровые балки и швеллера. Во всех масштабах вычерчиваются по фактическим размерам с выноской указывающей № балки или швеллера |
| Бетон с изюмом |
| Облицовка плиткой пола. Дается выноска с надписью, какая плитка |
| Песок-засыпка |
| Асфальт. Дается выноска с надписью асфальт |
| Забутовка камнем |
| Брусчатка мостовой. М 1:100 |
| Забутовка породой |
| Брусчатка мостовой. М 1:50 |
| Щебенка |
| Деревянный пол. Вычерчивается в масштабе с выноской «паркет» или «доски» |
| Шлак |
| Поверхность земли |
| Шлакобетон. Размеры кирпичей делаются в масштабе |
| Торцы досок |
| Бутовая кладка. М 1:30 Размеры бута - 3 мм на 8 мм. В более мелких масштабах, при малых контурах разделки, размеры бута уменьшаются |
| Круглые бревна |
| Кирпич. М 1:30 Размеры кирпичей 2,5 мм на 5 мм |
| Торцы круглых бревен |
| Кирпич. При малых контурах разделки |
| Марчеваны и клинья |
| Железо-кирпич. Размер кирпичей в зависимости от масштаба. Шаг штриховки арматуры - 2 мм |
| Станционный чугунный тоннель | Перегонный чугунный тоннель | ||
| Для масштабов 1:200, 1:100, 1:50 длина колец в плане, профиле и длина сегментов в сечениях дается в масштабе. Ширина колец дается условно двумя линиями, толстой - 0,5 мм и тонкой - 0,1 мм | Для масштабов 1:200, 1:100, 1:50 длина колец в плане, профиле и длина сегментов в сечениях дается в масштабе. Ширина колец дается условно двумя линиями, толстой - 0,5 мм и тонкой - 0,1 мм | ||
| М 1:200. Ширина колец в плане, профиле и сечениях - 2 мм |
| М 1:200. Ширина колец в плане, профиле и сечениях - 1,2 мм |
| М 1:100. Ширина колец в плане, профиле и сечениях - 3,5 мм, кроме того тонкой линией отстоящей от толстой на 1 мм, показывается толщина стенок тюбингов |
| М 1:100. Ширина колец в плане, профиле и сечениях - 2 мм, кроме того тонкой линией отстоящей от толстой на 0,5 мм, показывается толщина стенок тюбингов |
| М 1:50. Ширина колец в плане, профиле и сечениях - 7 мм. Толщина стенок тюбингов в плане и профиле дается тонкой линией отстоящей от толстой на 1,5 мм. В сечениях толщина стенок тюбингов и ребер жесткости дается 1,5 мм толстой линией |
| М 1:50. Ширина колец в плане, профиле и сечениях - 4 мм. Толщина стенок тюбингов в плане и профиле дается тонкой линией отстоящей от толстой на 1 мм. В сечениях толщина стенок тюбингов и ребер жесткости дается 1 мм толстой линией |
| Железобетонная монолитная платформа. Платформа разделывается штриховкой под 45° с интервалом через 15 мм и заполняется бетоном. | |||
| Железобетонная сборная платформа. В сборной платформе ребра жесткости блоков. Штриховка через 1,5 мм под углом 45° с разделкой бетоном. | |||
| Бортовой камень. Направление штриховки прямо противоположное направлению штриховки платформы. Шаг штриховки 1 мм. | |||
| Путевые рельсы и шпалы в сечениях. Контур рельсов заливается черной тушью. Шпала не разделывается и в теле бетона вычерчивается пунктиром. Уровень головки рельсов вычерчивается тонким пунктиром, размер штриха - 2 мм, интервал - 1. | |||
| Путевые рельсы в плане. Вычерчиваются 2-мя линиями (по масштабу) черной тушью. В масштабе 1:100 толщина линии - 0,5 мм. | |||
| Третий рельс в сечениях. Рельс заливается черной тушью, а крепление рельса вычерчивается двумя тонкими линиями. | |||
| Третий рельс в плане. Вычерчивается зеленой тушью 1-ой линией. Толщина линии равна 0,5 мм. | |||
| Ось пути и пикет. Ось пути вычерчивается пунктирной линией с точкой красной тушью. Толщина линии 0,1 мм, длина штриха - 10 мм, интервал - 5 мм. Пикет вычерчивается кружком d = 25 мм, правая сторона кружка заливается красной тушью. | |||

| Готовый тоннель на плане поверхности. Контур тоннеля вычерчивается синей тушью. Стены тоннеля окрашиваются голубовато-серым цветом. | |||
| Координатная сетка. Кресты координатной сетки вычерчиваются синей тушью, размер креста 6´6 мм. | |||
| Условные знаки для планов путей | ||||
| Релейный шкаф - показывается квадратом (сторона квадрата - 2,5 мм) разделенным диагональю пополам. Правая сторона квадрата заливается тушью. |
| Дроссельный ящик - показывается квадратом со сторонами - 2,5 мм. | |
| Автостоп. | Светофор. | ||
| Тоннели из железобетонных блоков |
| Мраморная облицовка. В разрезе вычерчивается тушью «жженая сиена» с добавлением «оранжевой». | |
| Для масштабов 1:200, 1:100, 1:50 длина блочных колец в плане, профиле и длина сегментов в сечениях дается в масштабе. Ширина блочных колец дается условно двумя линиями, толщина линий - 0,2 мм. Блоки разделываются штриховкой типа жел. бетона с переменным направлением. |
| Мраморная облицовка. В фасаде окрашивается слабым раствором туши «оранжевой», с добавлением «жженой сиены» и «желтой». | |
| М 1:200 Ширина колец в плане, профиле и сечениях - 1,5 мм. Шаг штриховки 1,5 мм. |
| Гранитная облицовка. В фасаде окрашивается слабым раствором черной туши. |
|
| Гранитная облицовка. В разрезе окрашивается раствором черной туши, в два раза плотнее, чем фасад. | ||
| М 1:100 Ширина колец в плане, профиле и сечениях - 3 мм. Толщина стенок блоков 1,5 мм. Шаг штриховки 2 мм. |
| Облицовка плиткой. В разрезе вычерчивается зеленовато-голубой тушью. |
|
| Облицовка плиткой. В фасаде окрашивается слабым раствором зеленовато-голубой туши. | ||
| М 1:50 Ширина колец в плане, профиле и сечениях - 6 мм. Толщина стенок блоков 2,5 мм. Шаг штриховки 2 мм. |
| Облицовка новыми искусствен. материалами (стеналит, ситол и др.). В разрезе вычерчивается желтой тушью. |
|
| Облицовка новыми искусствен. материалами (стеналит, ситол и др.). В фасаде окрашивается слабым раствором желтой туши. |
Приложение 25-15
УСЛОВНЫЕ ЗНАКИ
для геологических разрезов
| Насыпной грунт |
| Пески |
| Пески тонко и мелкозернистые, чистые | Супеси | ||
| Пески разно и крупнозернистые, чистые | Суглинки | ||
| Пески глинистые | Глины плотные, зеленовато-серые | ||
| Супеси легкие и тяжелые | Глины рыхлые, неплотные | ||
| Суглинки и глины неплотные | Глины пестрые, плотные мергелистые | ||
| Гравий, галька, щебень и валуны | Мергель | ||
| Супеси тяжелые и легкие, грубые со щебнем и валунами | Известняки разрушенные | ||
| Суглинки бурые и грубые | Известняки средней крепости | ||
| Пески тонко и мелкозернистые, глинистые, черные | Известняки крепкие | ||
| Супеси тонкозернистые, неплотные, черные | Известняки разборные | ||
| Суглинки неплотные, черные | Уровень свободных грунтовых вод | ||
| Суглинки и глины плотные, черные | Пьезометрический уровень напорных вод | ||
| Супеси темно-серые | Влажные | ||
| Суглинки и глины темно-серые с железистыми алитами | Водоносные | ||
| Суглинки и глины плотные, черные | Плывунного типа | ||
| Супеси черные, легкие | Пьезометрический уровень |
Приложение 25-16
|
|
|
